Escalier suspendu, limon central, crémaillère : quel système de montage pour quel rendu ?

La décision entre ces trois systèmes engage bien plus que l’esthétique. Elle conditionne le type de structure portante nécessaire, les matériaux compatibles, la complexité du chantier et le budget final. Avant même de choisir un rendu visuel, il faut comprendre comment chaque méthode transfère les charges.

Ce qui suit est une analyse comparative des trois systèmes, orientée vers les contraintes réelles d’un chantier résidentiel ou semi-commercial dans la région de Montréal — en tenant compte du Code du bâtiment du Québec (CBCQ) et des normes CSA applicables aux structures métalliques.

Limon central vs crémaillère : deux logiques structurelles opposées

Ces deux systèmes partagent un point commun : ils font appel à un élément structurel longitudinal qui chemine le long de la volée. Mais la manière dont cet élément travaille mécaniquement est radicalement différente.

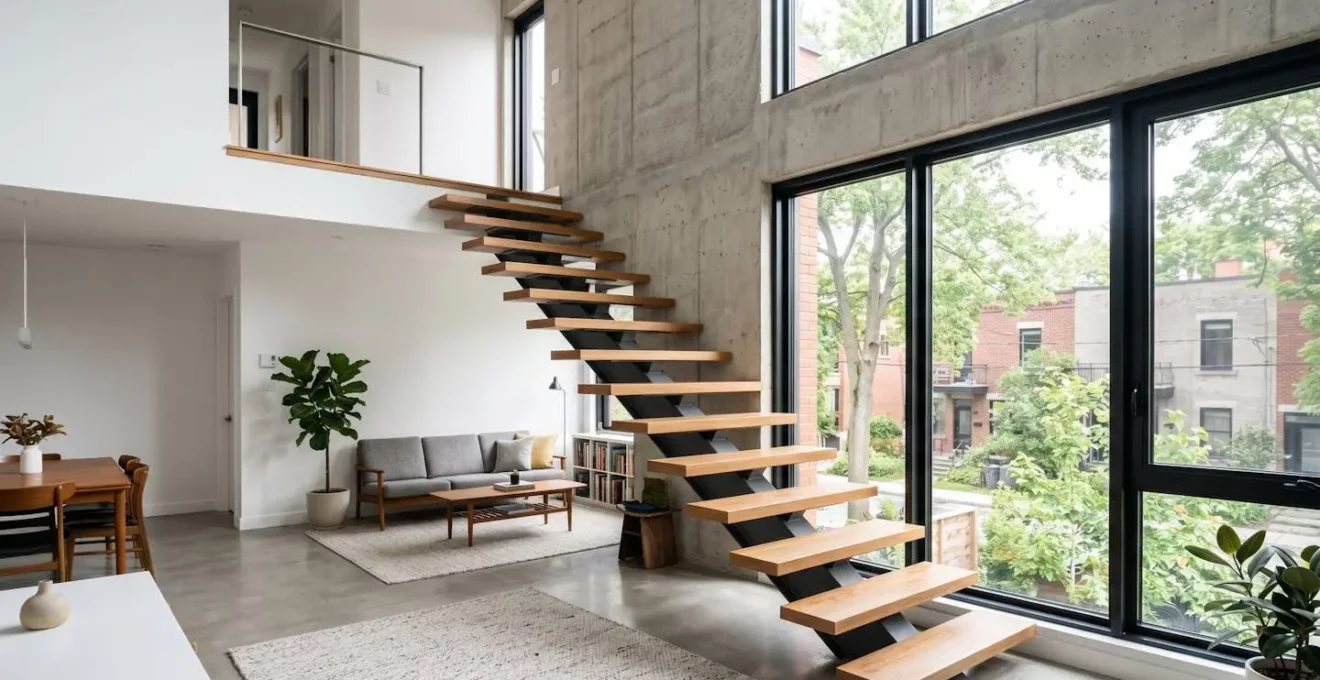

Avec un escalier à limon central, une seule poutre — souvent en acier tubulaire ou en acier plat soudé — court dans l’axe de la volée, du bas vers le haut. Les marches s’y fixent perpendiculairement, à droite et à gauche, en porte-à-faux de chaque côté. La totalité du moment fléchissant et des charges de compression est absorbée par cette épine dorsale. Le rendu visuel est aérien : aucune structure n’est visible sur les flancs, les marches paraissent flotter librement dans l’espace.

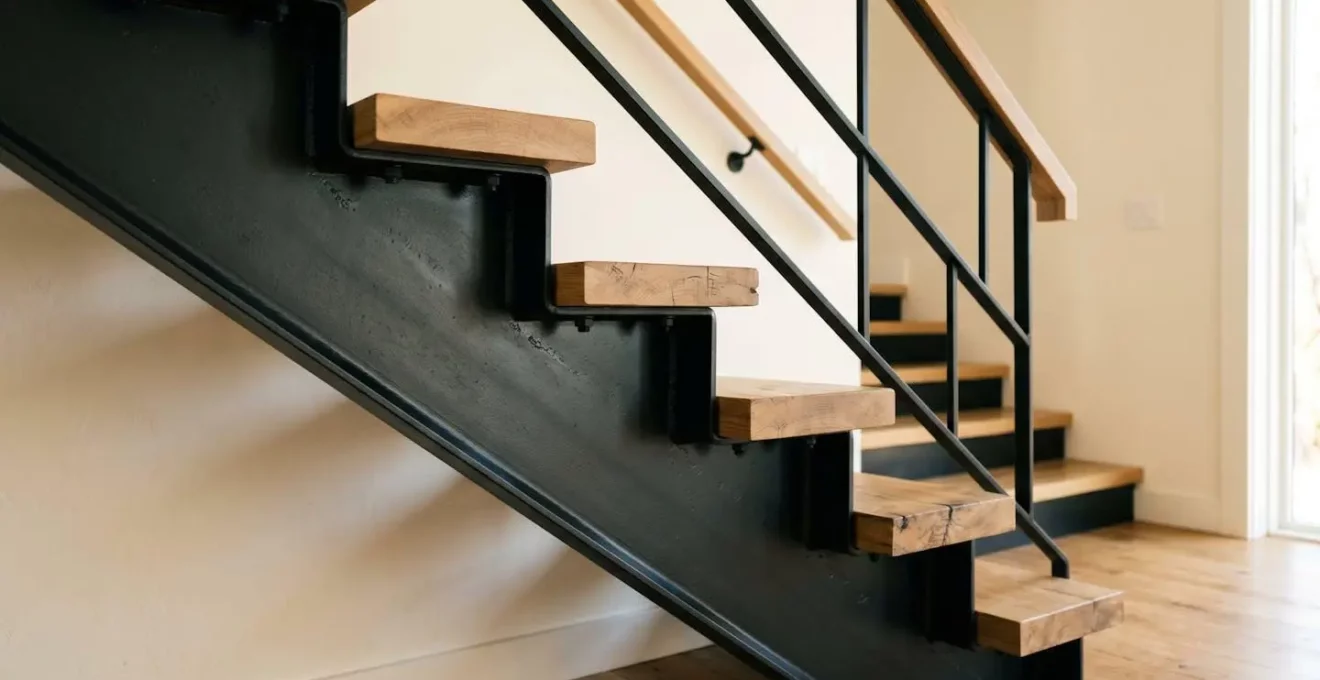

La crémaillère fonctionne différemment. Une ou deux pièces profilées, découpées en encoches (les « dents » qui donnent son nom au système), reçoivent les marches par le dessous ou sur le côté. Ce soutien est latéral, pas axial. La charge de chaque marche est transmise à deux points de contact, ce qui répartit mieux les efforts sur la structure, mais crée un profil dentelé clairement visible sur au moins un flanc. C’est précisément ce profil que beaucoup de projets architecturaux contemporains valorisent comme motif graphique.

Les fabricants d’escaliers extérieurs en acier galvanisé ou en aluminium, comme ceux qui interviennent sur des projets résidentiels d’escaliers extérieurs à Montréal et dans les environs, soulignent que le choix entre ces deux systèmes dépend en premier lieu du gabarit de la cage d’escalier et de la liberté visuelle souhaitée sur les côtés.

Un point souvent sous-estimé : le limon central exige une section de poutre plus massive qu’il n’y paraît, surtout pour des volées longues ou des marches larges. La pratique du marché démontre que des erreurs de calcul sur la section du limon central génèrent des déformations visibles à moyen terme — un phénomène que la crémaillère, par sa répartition bilatérale des charges, évite plus naturellement.

La configuration de sécurité minimale constitue un prérequis que les professionnels du métier ne négligent jamais. Les recommandations officielles insistent sur la vérification approfondie de tout système porteur avant sa mise en charge — un principe qui trouve un écho direct dans la construction d’escaliers suspendus.

Fixation murale directe : la radicalité esthétique au prix d’une contrainte structurelle maximale

La fixation murale directe pousse la logique de la suspension à son terme : plus de limon, plus de crémaillère, plus aucune structure verticale visible. Chaque marche est encastrée individuellement dans le mur porteur, sur un côté, l’autre extrémité restant totalement libre dans l’air. L’effet visuel est saisissant — et c’est précisément pour cette raison que ce système est souvent présenté comme l’escalier suspendu dans son expression la plus pure.

Mais la beauté de ce système repose sur une exigence structurelle sans compromis. Le mur récepteur doit être un mur porteur massif — béton armé ou maçonnerie pleine — capable d’absorber non seulement les charges verticales transmises par chaque marche, mais aussi les moments de flexion générés par le porte-à-faux. En pratique, les professionnels qui interviennent sur des projets résidentiels au Québec vérifient systématiquement la composition du mur avant toute étude de faisabilité.

Les recommandations officielles en matière de configuration minimale d’accès et de sécurité insistent sur un principe central : tout système porteur doit faire l’objet d’une vérification de sa configuration initiale avant toute mise en charge. Ce principe, transposé à la construction, signifie qu’une fixation murale directe ne peut pas être réalisée sur la seule base d’un plan visuel : un calcul de résistance du mur est indispensable.

Le deuxième facteur critique est la précision d’exécution. Un écart de quelques millimètres dans l’alignement des encastrements génère une torsion visible sur la volée entière. C’est pourquoi ce système est généralement plus long à fabriquer et à installer que les deux précédents — et son coût s’en ressent.

Un cas de figure fréquent dans les habitations montréalaises construites avant 1970 : les murs de refend en briques creuses ne sont pas compatibles avec une fixation murale directe. La pratique du marché démontre que cette incompatibilité n’est découverte qu’après ouverture du mur — d’où l’importance d’un diagnostic structurel préalable.

Matériaux, contexte climatique et choix selon l’usage

Le choix du système de montage ne se décide pas en dehors du choix du matériau. Les deux variables sont interdépendantes, et le contexte climatique québécois y ajoute une couche de contraintes spécifiques.

L’acier est le matériau de référence pour les trois systèmes décrits ici. Sa rigidité permet de franchir de grandes portées sans fléchir, et sa ductilité offre une marge de sécurité en cas de surcharge accidentelle. L’acier peut être peint, thermolaqué ou laissé brut avec un vernis transparent — dans ce dernier cas, il faut anticiper l’oxydation naturelle de surface (rouille de surface), qui ne compromet pas la résistance mais modifie l’esthétique au fil du temps. Le guide du CERT-FR pour les administrateurs rappelle que les références comme les CIS Controls v8.1 constituent un cadre de référence pour durcir les configurations — un principe qui s’applique aussi à la construction métallique, où le respect des normes et des spécifications techniques garantit la conformité des assemblages.

L’acier galvanisé à chaud répond à un autre impératif : la durabilité en atmosphère corrosive. Ce traitement consiste à immerger les pièces dans un bain de zinc fondu, qui forme un alliage avec l’acier et crée une barrière protectrice. En extérieur, cette protection prolonge la durée de vie de la structure de manière significative par rapport à l’acier nu.

L’aluminium constitue une alternative pour les projets où la légèreté prime sur la rigidité. Son atout principal est sa résistance naturelle à la corrosion, qui élimine le besoin de traitement de surface. En revanche, sa limite de fatigue est inférieure à celle de l’acier — un paramètre à prendre en compte pour les grandes volées.

Le contexte climatique du Québec impose des réflexion supplémentaires. Les amplitudes thermiques entre seasons peuvent atteindre 60 °C, et les cycles de gel-dégel exposent les fixations à des contraintes mécaniques répétées. Les professionnels qui proposent des escaliers extérieurs dans la région de Montréal intègrent systématiquement ces facteurs dans leurs calculs de dilatation et de résistance des ancrages.

Pour les applications intérieures, le bois reste un choix esthétique pertinent en combinaison avec une structure métallique. Lassociation bois-acier crée un contraste visuel appreciated et une chaleur naturelle sous le pied — une qualité que les occupants de triplex rénovés de Rosemont-La Petite-Patrie, par exemple, ne souhaitent généralement pas sacrifier.

Votre feuille de route pour valider un système de montage

Chaque projet d’escalier suspendu appelle une démarche structurée. Avant même de solliciter un fabricant ou un entrepreneur, il est recommandé de rassembler les informations suivantes.

1. Dimensions de la cage d’escalier — largeur utile, hauteur à franchir, reculement disponible au sol. Ces trois mesures conditionnent le choix du système et déterminent si une volée droite ou avec palier intermédiaire est envisageable.
2. Nature du mur ou du support récepteur — béton, maçonnerie pleine, ossature bois. Un mur porteur massif est requis pour la fixation murale directe ; un limon central ou une crémaillère tolèrent davantage de flexibilité dans la nature du support, pour autant que les ancrages soient correctement dimensionnés.
3. Type d’usage prévu — résidentiel quotidien, passage intensif, piétonnier occasionnel. La fréquence d’utilisation influe sur le coefficient de sécurité à appliquer aux calculs de structure.
4. Exposition aux intempéries — intérieur, abri extérieur, façade non protégée. Les conditions environnementales déterminent le choix du matériau et le traitement de surface.
5. Objectif esthétique — vue latérale entièrement dégagée, profil dentelé visible, effet marches flottantes. Le rendu visuel souhaité oriente le choix du système et conditionne le niveau de finition attendu.

Une fois ces paramètres identifiés, le recours à un ingénieur en structures devient incontournable pour tout projet impliquant une fixation murale directe ou un limon central de grande portée. Le Code du bâtiment du Québec et les normes CSA impose de toute façon une vérification de la conformité structurale pour les éléments porteurs non standard. Cette étape peut représenter un coût supplémentaire, mais elle constitue la garantie que la structure，不会 remise en cause par un inspecteur municipal lors de la réception des travaux.

Comparer les devis de plusieurs fournisseurs permet de vérifier les hypothèses de calcul et de distinguer les propositions qui incluent une validation par un ingénieur de celles qui s’appuient sur des calculs génériques sans adaptation au projet spécifique. La différence se retrouve dans la précision des ancrages, le dimensionnement des pattes de fixation et la qualité des soudures.

Consultez un expert certifié ou un bureau de contrôle avant toute intervention.

Le choix du système de montage d’un escalier suspendu dépend in fine de la convergence entre les contraintes techniques du bâtiment, les ambitions esthétiques du projet et le budget disponible. Le limon central offre la meilleure liberté visuelle sur les flancs. La crémaillère apporte un compromis entre solidité et expression graphique. La fixation murale directe atteint l’effet le plus spectaculaire, mais exige un mur porteur conforme et une précision d’exécution irréprochable.quelle que soit l’option retenue, une validation par un ingénieur en structures demeure le gage d’une installation sécurisée et durable.
